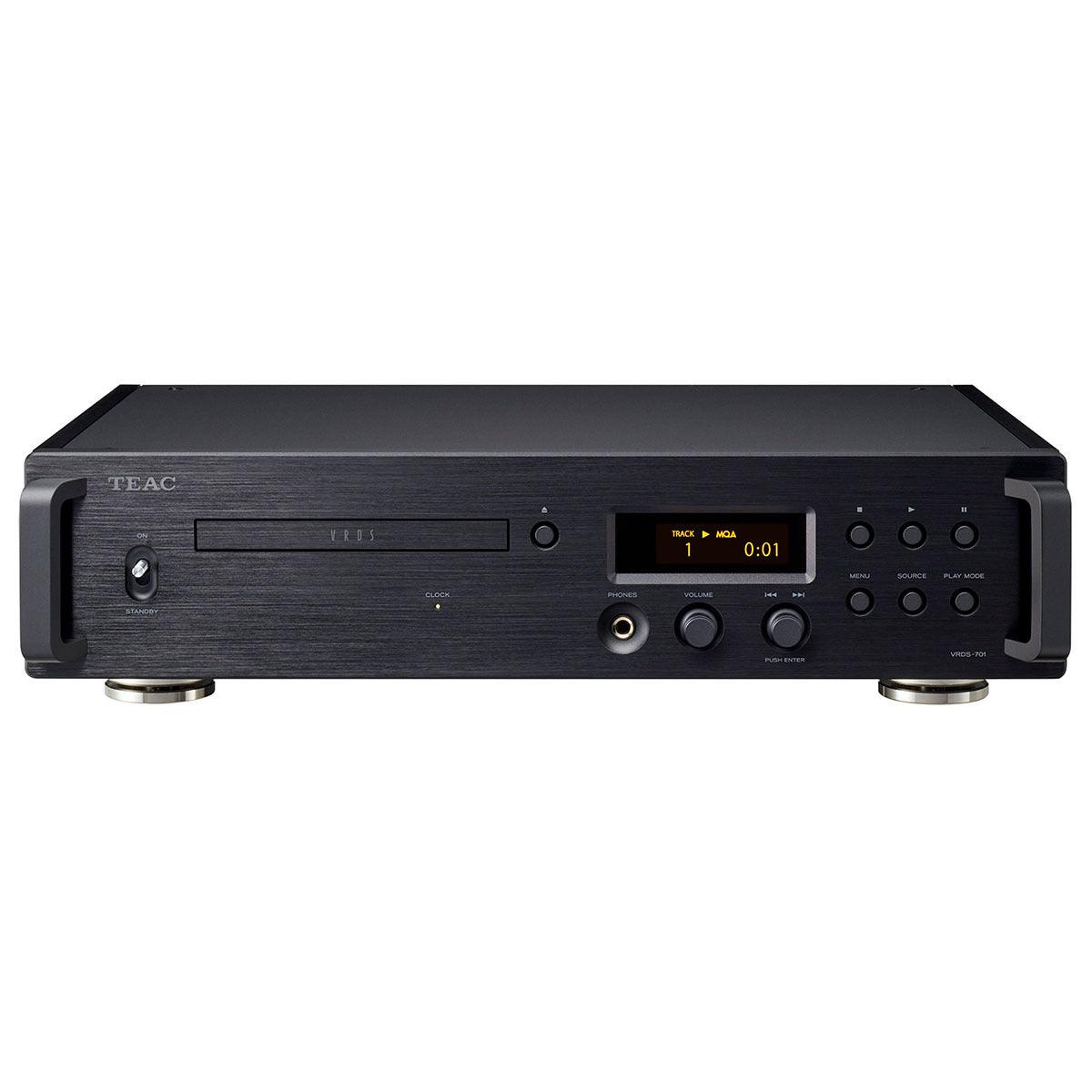

TEAC VRDS-701 BLACK Lettore CD con DAC e meccanismo VRDS, decodifica MQA

TEAC VRDS-701 BLACK Lettore CD con DAC e meccanismo VRDS, decodifica MQA

Meccanismo VRDS di nuova concezione

Partendo da un'unità da noi sviluppata che ha una lunga storia di utilizzo nelle applicazioni di trasmissione, abbiamo aggiunto le tecnologie VRDS, che fanno parte della nostra tradizione TEAC.

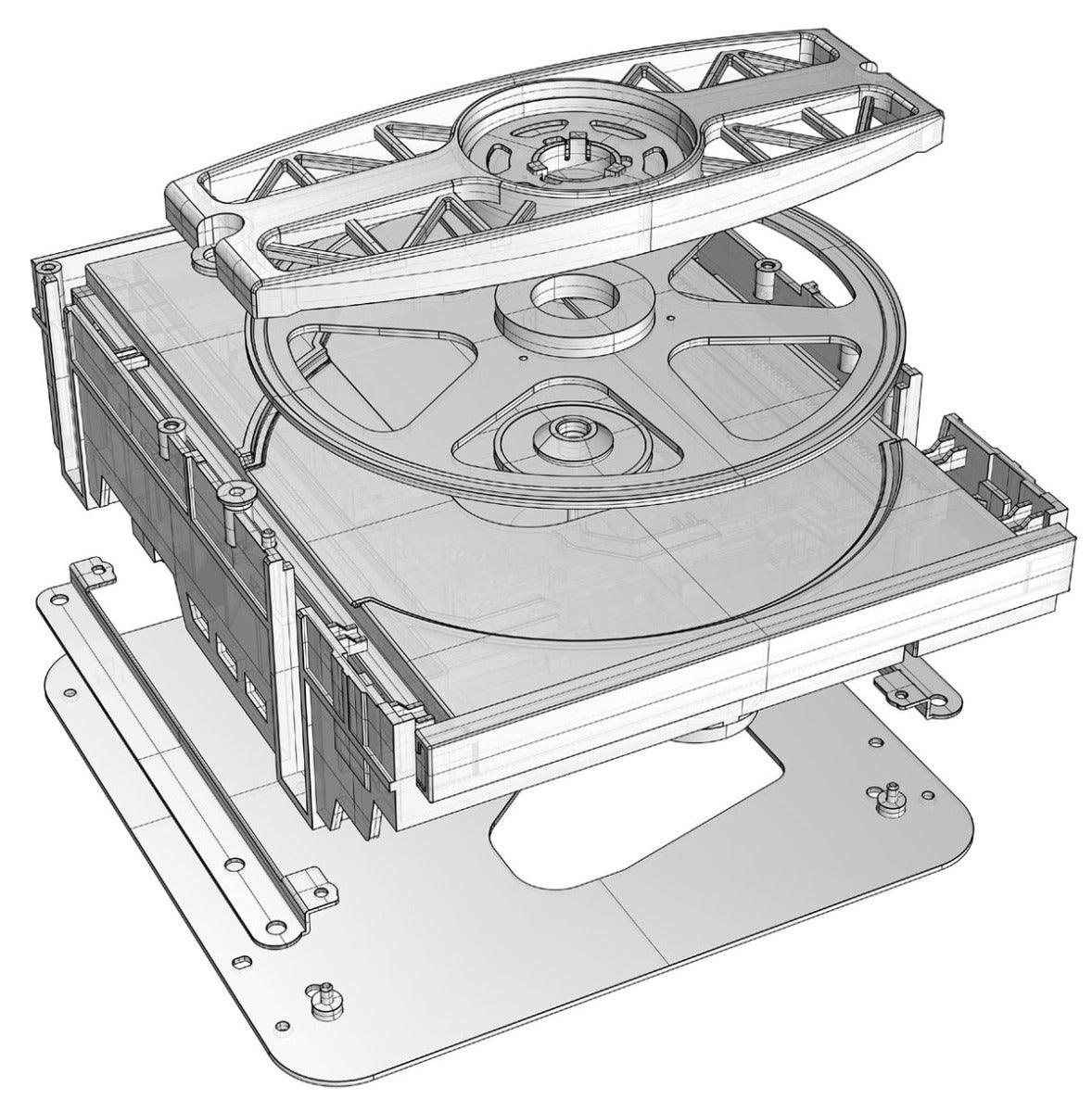

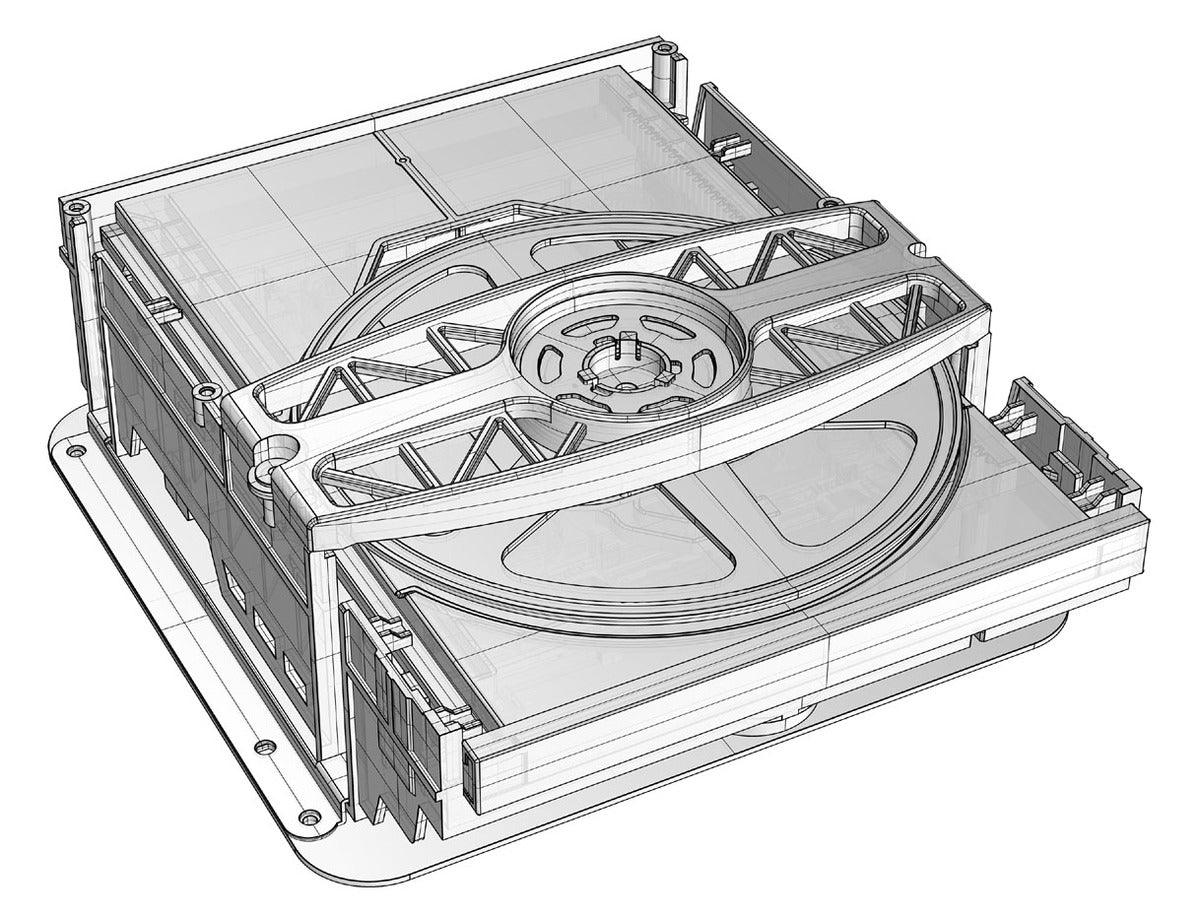

Sistema di bloccaggio del disco rigido senza vibrazioni (VRDS)

Questo meccanismo di unità CD originale TEAC riduce le vibrazioni di rotazione del disco stesso e le vibrazioni indesiderate del meccanismo bloccando il CD su un giradischi in alluminio con lo stesso diametro e massimizzando la massa inerziale per stabilizzare la rotazione. La corrente del servo viene ridotta con il giradischi correggendo la deformazione e la distorsione del disco e migliorando la precisione dell'asse ottico relativo del pickup e del lato del pit del disco. Ciò consente di ridurre gli errori di lettura del disco e di ottenere una qualità audio eccezionale.

La sezione del ponte supporta il VRDS

Per il ponte che supporta il giradischi, abbiamo selezionato con cura materiali leggeri che sono molto rigidi e non trasmettono vibrazioni. Grazie alla rapida stabilizzazione naturale delle vibrazioni, abbiamo realizzato un suono ampio e dinamico. Il ponte, che ha una struttura a toro in resina, è fissato solo su un lato e la propagazione delle vibrazioni dal meccanismo CD al lato opposto attraverso il ponte è soppressa, quindi l'intero meccanismo riduce al minimo le vibrazioni simpatiche indesiderate.

Montaggio semi-flottante

L'intero meccanismo CD è montato sul sotto-telaio in uno stato semi-flottante. Controllando la trasmissione delle vibrazioni tra il meccanismo CD e il telaio, l'impatto delle vibrazioni simpatiche viene ridotto e il suono di riproduzione naturale viene realizzato in tutta la gamma di frequenze. Isolando le vibrazioni del motore dal telaio principale, vengono prevenute le vibrazioni simpatiche all'interno del telaio. Allo stesso tempo, il meccanismo CD è anche isolato dalle vibrazioni esterne. Anche la precisione di lettura è aumentata isolando il meccanismo CD dalle vibrazioni esterne.

DAC discreto TEAC ΔΣ (delta-sigma)

Invece di un normale DAC IC, la sezione DAC, che è fondamentale per determinare il suono, è un DAC discreto TEAC ΔΣ (Delta Sigma) che consiste in una struttura di circuito discreta che incorpora i nostri algoritmi esclusivi tramite FPGA. I segnali DSD vengono lasciati così come sono, mentre i segnali PCM vengono convertiti in 1 bit tramite un modulatore ΔΣ e quindi emessi come segnali analogici di alta qualità. Il campo sonoro ampio e perfettamente chiaro può essere realizzato solo grazie a questo design discreto. Il risultato è che possiamo dire di aver ottenuto il suono ricercato da TEAC. Con un DAC discreto TEAC ΔΣ, è possibile la riproduzione di dati DSD a 22,5 MHz e PCM a 384 kHz/32 bit.

Struttura dual mono

Utilizzando trasformatori toroidali indipendenti sinistro e destro, abbiamo impiegato una struttura dual mono indulgente per i circuiti dal circuito di alimentazione attraverso la sezione del convertitore D/A allo stadio di uscita analogico.

La struttura dual mono ha due set di circuiti che forniscono percorsi mono completi per ogni canale. Ciò impedisce l'interferenza tra i segnali sinistro e destro e realizza una ricca espressione musicale che enfatizza la percezione dello spazio sonoro e la tridimensionalità.

Trasmissione completamente bilanciata in ogni fase

La trasmissione completamente bilanciata dei segnali di uscita analogici sinistro e destro dalla conversione D/A allo stadio di uscita finale contribuisce notevolmente a migliorare il rapporto segnale/rumore e ad estendere la gamma dinamica. Il senso di aria che hanno le sorgenti audio ad alta risoluzione può essere trasmesso senza perdite in uno stato ancora più puro.

È possibile una connessione diretta con amplificatori di potenza che utilizzano TEAC-QVCS

Questo lettore può essere collegato direttamente a un amplificatore di potenza e utilizzato senza un preamplificatore grazie all'inclusione di TEAC-QVCS, che è un attenuatore di tipo amplificatore analogico a guadagno variabile con una struttura completamente bilanciata. TEAC-QVCS (Quad Volume Control System) è un controllo del volume di tipo amplificatore a guadagno variabile composto da quattro circuiti discreti sinistro, destro, positivo e negativo (L+, L–, R＋ e R–). Ciò impedisce teoricamente gli "errori di gruppo" (discrepanze di livello tra i canali sinistro e destro a bassi volumi) e consente una regolazione del volume analogico estremamente precisa in incrementi di 0,5 dB da -95 dB a ＋24 dB. I due set di uscite analogiche (bilanciate/sbilanciate) possono essere impostati su uscita fissa o variabile.

L'inclusione di un decoder completo MQA consente la riproduzione di CD MQA

MQA (Master Quality Authenticated) è un codec audio di alta qualità per la riproduzione di musica con la qualità senza compromessi del master catturato in studio. Il VRDS-701 include un decoder MQA che controlla le forme d'onda convertite da digitali ad analogiche con una precisione fino a 5 ms per ottenere forme d'onda analogiche più fedeli alle sorgenti sonore originali. Riducendo notevolmente la "sfocatura temporale", che tende a verificarsi in punti in cui le differenze di pressione sonora sono estreme, incluso quando i suoni iniziano all'improvviso, è possibile ottenere un suono di riproduzione che è vicino alla sorgente originale in termini di udito umano. L'inclusione di un decoder completo MQA non solo consente di godere dei CD MQA, ma rende anche possibile la decodifica dei dati MQA dagli ingressi digitali, consentendo la riproduzione di file MQA da un computer quando utilizzato come DAC USB.

Come DAC USB, è possibile riprodurre dati DSD a 22,5 MHz e PCM a 384 kHz/32 bit

È disponibile una porta USB Type-C per l'ingresso digitale. Il VRDS-701 è molto più di un lettore CD. Collegato a un computer tramite USB, può essere utilizzato come DAC USB, consentendo di godere del mondo audio del computer con sorgenti audio ad alta risoluzione.

Upconversion 2×, 4× e 8× tramite RDOT-NEO

RDOT-NEO (Refined Digital Output Technology NEO), che aumenta in modo fluido i segnali audio digitali, fornisce una funzione per convertire la frequenza di campionamento dei segnali digitali PCM 2×, 4× o 8× (fino a 384 kHz). RDOT, che applica un metodo di interpolazione analogo utilizzando la logica di fluidità, è una tecnologia sviluppata per consentire la riproduzione delle frequenze superiori a 20 kHz che vengono perse dal formato CD a 44,1 kHz/16 bit. In base alle informazioni lette dal CD, vengono generati dati analoghi tra i campioni di forma d'onda. Di conseguenza, vengono generati anche dati superiori a 20 kHz.

Ingresso clock esterno a 10 MHz

L'ingresso clock a 10 MHz consente la sincronizzazione con un clock esterno. Oltre a migliorare la qualità audio durante la riproduzione con VRDS-701, consente anche la sincronizzazione dell'intero sistema con un generatore di clock.

Doppio clock ad alta precisione per multipli a 44,1 kHz e 48 kHz con basso rumore di fase

Questo lettore ha oscillatori a cristallo ad alta precisione di tipo a basso rumore di fase. Insieme a 44,1 kHz per la riproduzione di CD, supporta il clock a 48 kHz, necessario per la riproduzione di file da un computer quando utilizzato come DAC USB.

Alimentazione potenziata da tre trasformatori toroidali ad alta capacità

Oltre a un trasformatore toroidale per i segnali analogici, la sezione di controllo digitale e il meccanismo CD hanno ciascuno trasformatori toroidali ad alta capacità indipendenti. Grazie all'alimentazione di corrente costante tramite questi tre trasformatori toroidali, gli avvii e gli arresti improvvisi dei suoni possono essere espressi in modo chiaro, realizzando una linearità del suono eccezionale. I trasformatori sono montati ciascuno sul sottotelaio, controllando le vibrazioni.

Circuito amplificatore buffer di uscita a corrente potenziata TEAC-HCLD２

Per il circuito di uscita analogica, il circuito TEAC-HCLD 2 è un amplificatore buffer di uscita a corrente potenziata che aumenta la capacità di trasmissione della corrente cruciale. Questo modello utilizza amplificatori buffer al diamante con elevata capacità di uscita di corrente come driver di linea. Utilizzando una struttura a due circuiti positivo-negativo per ciascun canale, il pilotaggio può essere differenziale con uscita bilanciata e parallelo con uscita sbilanciata. La trasmissione di segnali audio senza degradarne il dinamismo diventa possibile con una maggiore capacità di alimentazione di corrente.

Amplificatore per cuffie

L'amplificatore per cuffie ha un driver dedicato che utilizza un circuito ad alta uscita con bassa distorsione, elevato rapporto segnale/rumore e un'elevata velocità di trasmissione di 2000 V/μs, equivalente a un driver di linea di uscita che migliora la trasmissione di corrente. Ciò massimizzerà il potenziale delle tue cuffie.

La tecnologia di comunicazione USB Bulk Pet consente una trasmissione dati stabile

Quando si inviano grandi quantità di dati digitali per sorgenti audio ad alta risoluzione tramite cavi USB, possono verificarsi grandi discrepanze nei carichi di elaborazione sia del computer di trasmissione che del DAC USB di ricezione. Ciò crea la possibilità che il suono si interrompa e altri problemi. Utilizzando la tecnologia di trasmissione USB Bulk Pet, tuttavia, si ottiene una trasmissione costante a un volume di dati fisso, consentendo una trasmissione dati costante uniformando i carichi per l'elaborazione su entrambe le estremità. Poiché la qualità audio può essere modificata modificando il carico sul computer, è possibile scegliere quattro modalità di trasmissione preimpostate in base alla qualità audio desiderata.

Progettazione completa per il controllo delle vibrazioni

I trasformatori di potenza, che tendono a generare vibrazioni, sono montati su una struttura flottante, separandoli e isolandoli dal pannello inferiore. Le alette laterali per la dissipazione del calore sono state adattate in modo che ciascuna abbia una lunghezza diversa per eliminare le vibrazioni simpatiche.

Tre piedini di supporto in acciaio lavorato con una struttura unica

Le viti di fissaggio della scheda di circuito sono state ridotte al minimo. Inoltre, i piedini in acciaio che utilizzano un design TEAC originale con una nuova struttura per fornire una quantità adeguata di gioco nella connessione tra loro e il pannello inferiore, sono impiegati per controllare accuratamente le vibrazioni che potrebbero influire sulla qualità audio.

I connettori di controllo consentono un uso coordinato con altri dispositivi

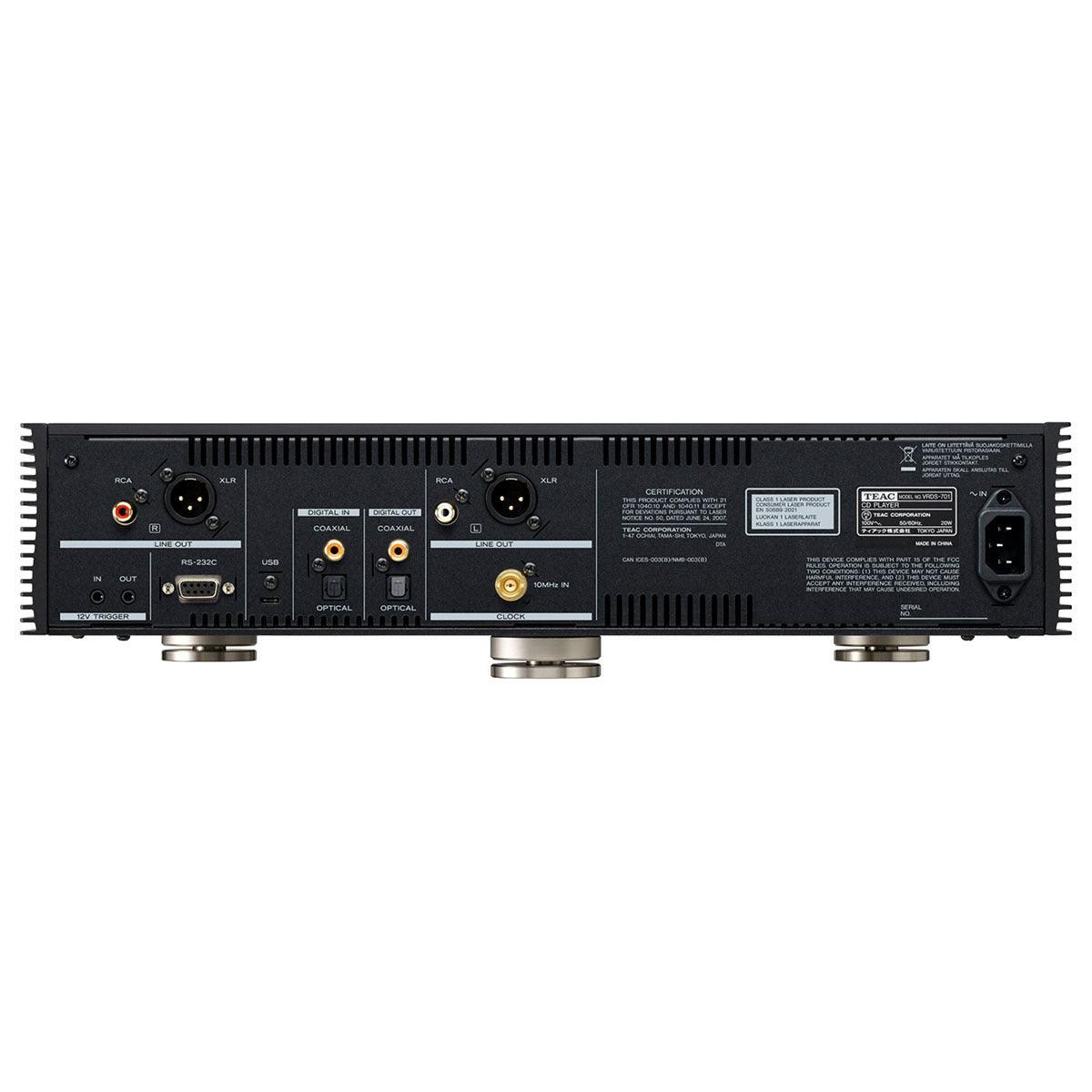

RS-232C è presente per l'integrazione con i sistemi di controllo più diffusi e i connettori di ingresso e uscita del trigger consentono il coordinamento dell'alimentazione con altri dispositivi.

TEAC HR Audio Player fornito gratuitamente

Le sorgenti audio ad alta risoluzione, fino a 22,5 MHz DSD o 384 kHz/32 bit PCM, possono essere facilmente riprodotte da computer Windows e Macintosh utilizzando questo software dedicato gratuito. I dati audio digitali possono essere trasmessi con certezza nelle migliori condizioni semplicemente avviando il software e selezionando il VRDS-701 collegato tramite un cavo USB. Poiché il software è progettato per essere utilizzato con questo prodotto, effettuare le impostazioni audio USB è semplice.
