TEAC CG-10M-A Master Clock Generator

Il TEAC CG-10M è un generatore di clock principale che fornisce un segnale di clock estremamente accurato per consentire ai convertitori da digitale ad analogico (DAC) di funzionare al meglio. È risaputo tra gli audiofili che il segnale di clock è il fondamento di tutta l'elaborazione del segnale digitale. Ad esempio, i segnali digitali come PCMn sono suddivisi in modo estremamente preciso in decine di migliaia di parti al secondo lungo l'asse del tempo.

Il TEAC CG-10M è un generatore di clock principale che fornisce un segnale di clock estremamente accurato per consentire ai convertitori da digitale ad analogico (DAC) di funzionare al meglio. È risaputo tra gli audiofili che il segnale di clock è il fondamento di tutta l'elaborazione del segnale digitale. Ad esempio, i segnali digitali come PCMn sono suddivisi in modo estremamente preciso in decine di migliaia di parti al secondo lungo l'asse del tempo. Se quell'asse temporale fondamentale fluttua durante il processo di conversione D/A, è molto più difficile riprodurre una forma d'onda audio analogica identica all'originale. Questo è tanto più vero con i segnali audio DSD che funzionano a velocità MHz nell'asse del tempo. Per questo motivo, avere un segnale di clock il più preciso possibile è molto importante per la ricreazione di segnali audio digitali, in particolare file HiRes.
che utilizzano frequenze di campionamento ultra elevate come DSD 22,5 MHz o PCM 768 kHz.
Al centro del generatore di clock principale c'è un oscillatore a cristallo racchiuso in una scatola a temperatura controllata, il "forno" n per mantenere le prestazioni migliori e stabili in condizioni di temperatura ideali per l'oscillazione del cristallo. Questo oscillatore a cristallo controllato dal forno (OCXO, in breve) genera un segnale di clock a 10 MHz estremamente preciso che si trova entro ± 3 ppb di frequenza
caratteristiche di temperatura ed entro ±0,1 ppm di precisione di frequenza.

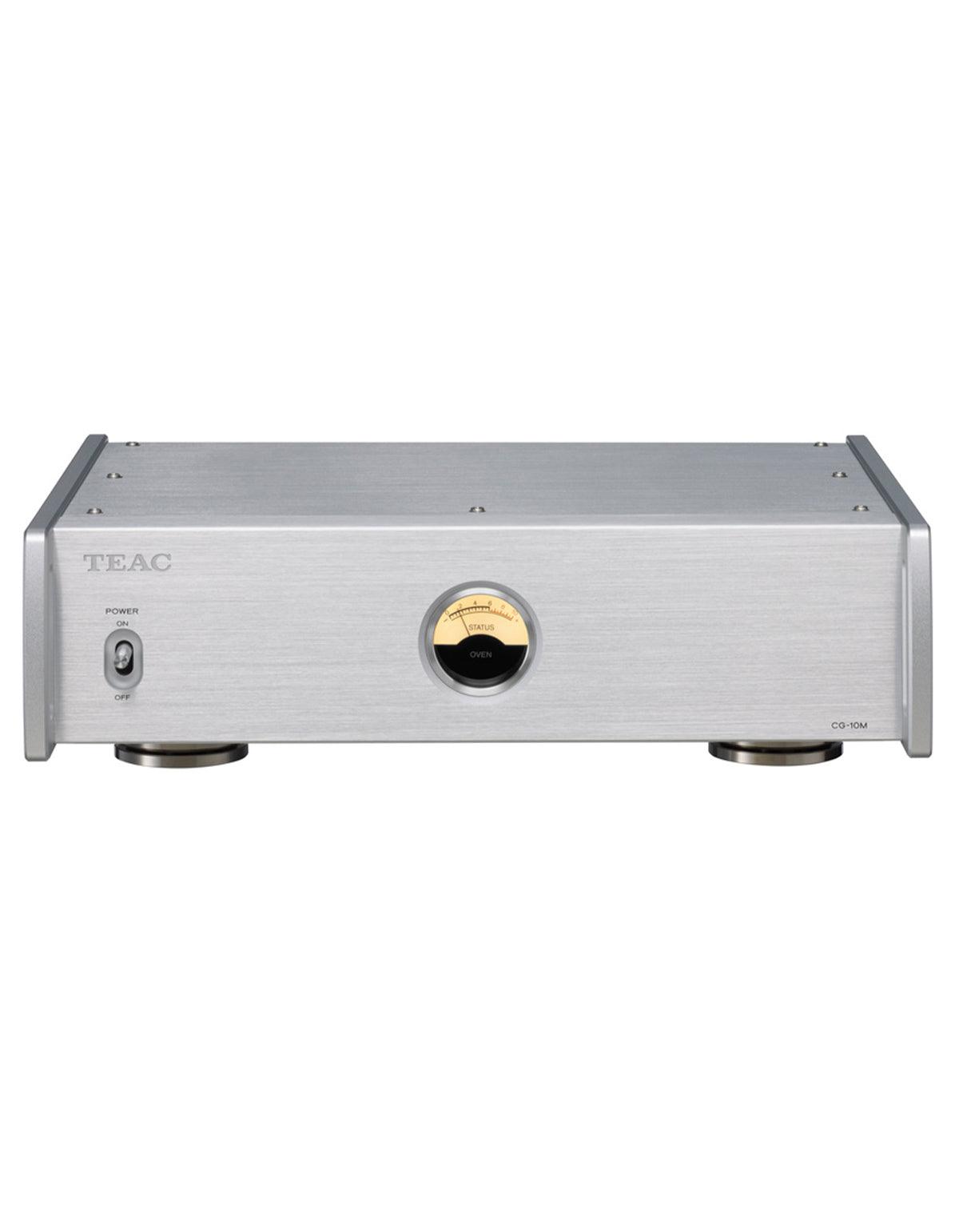

L'elegante indicatore analogico sul pannello frontale fornisce in ogni momento un'indicazione visiva dello stato dell'oscillatore a cristallo interno.

Il CG-10M è un generatore di master clock che offre le migliori prestazioni da DAC USB, lettori di rete, lettori CD e qualsiasi altro tipo di dispositivo che supporti un ingresso di clock a 10 MHz.

Nuovo riferimento OCXO: un oscillatore a cristallo controllato da forno
Poiché la temperatura ha un enorme effetto sulla precisione dell'oscillatore a cristallo, ridurre al minimo le variazioni di temperatura e mantenerla a un livello ideale è estremamente importante per generare un segnale di clock accurato. Il CG-10M impiega un innovativo oscillatore a cristallo controllato dal forno, il TEAC Reference OCXO per ridurre le fluttuazioni della frequenza di oscillazione causate dai cambiamenti di temperatura.

Un orologio ad altissima precisione leader della categoria
Grazie al TEAC Reference OCXOn, il CG-10M fornisce un segnale di clock a 10 MHz ad altissima precisione - entro ±3 ppb delle caratteristiche di temperatura della frequenza e entro ±0,1 ppm di
precisione di frequenza - a DAC USB e lettori digitali.

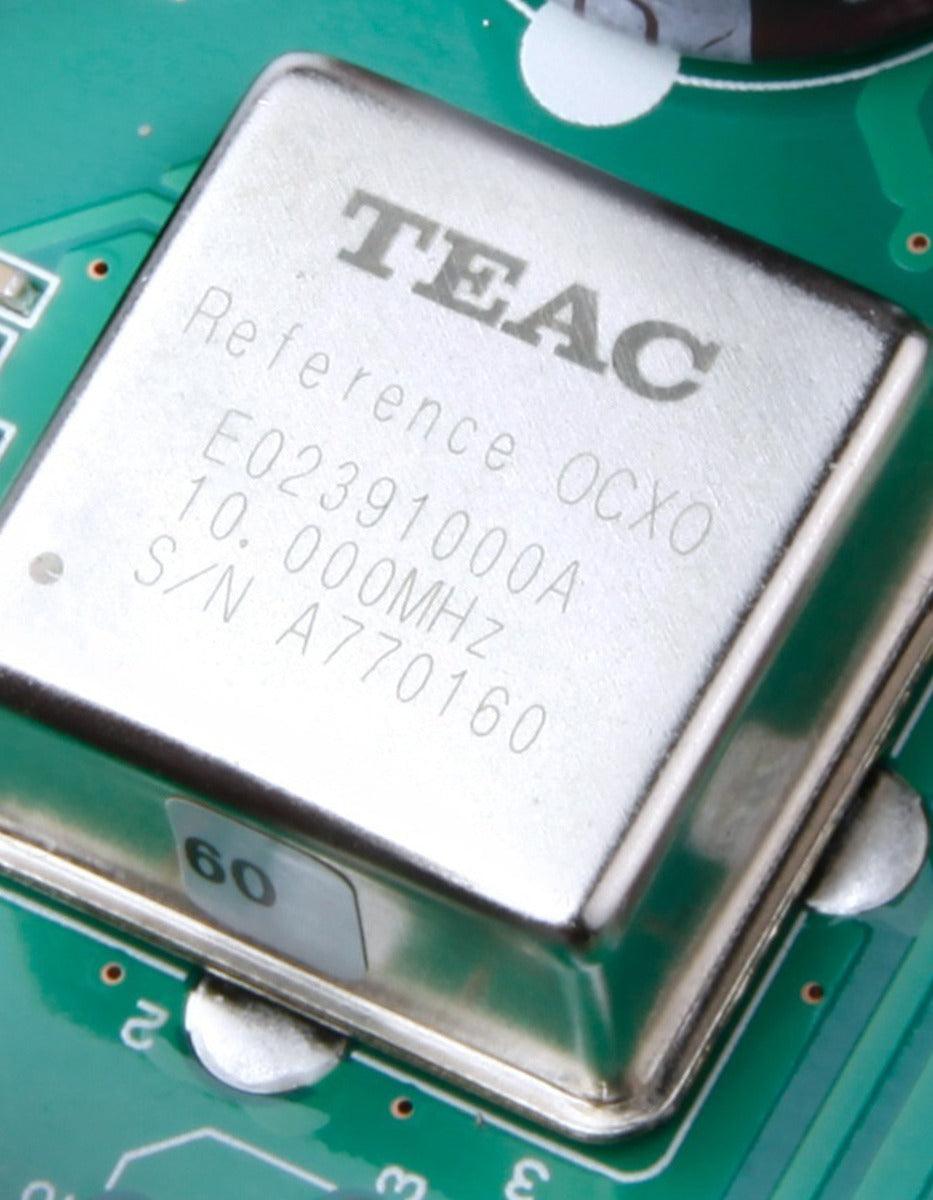

Un numero di serie univoco inciso al laser e il logo TEAC Reference OCXO su ogni custodia OCXC è la prova del rigoroso controllo di qualità effettuato durante il processo di produzione.

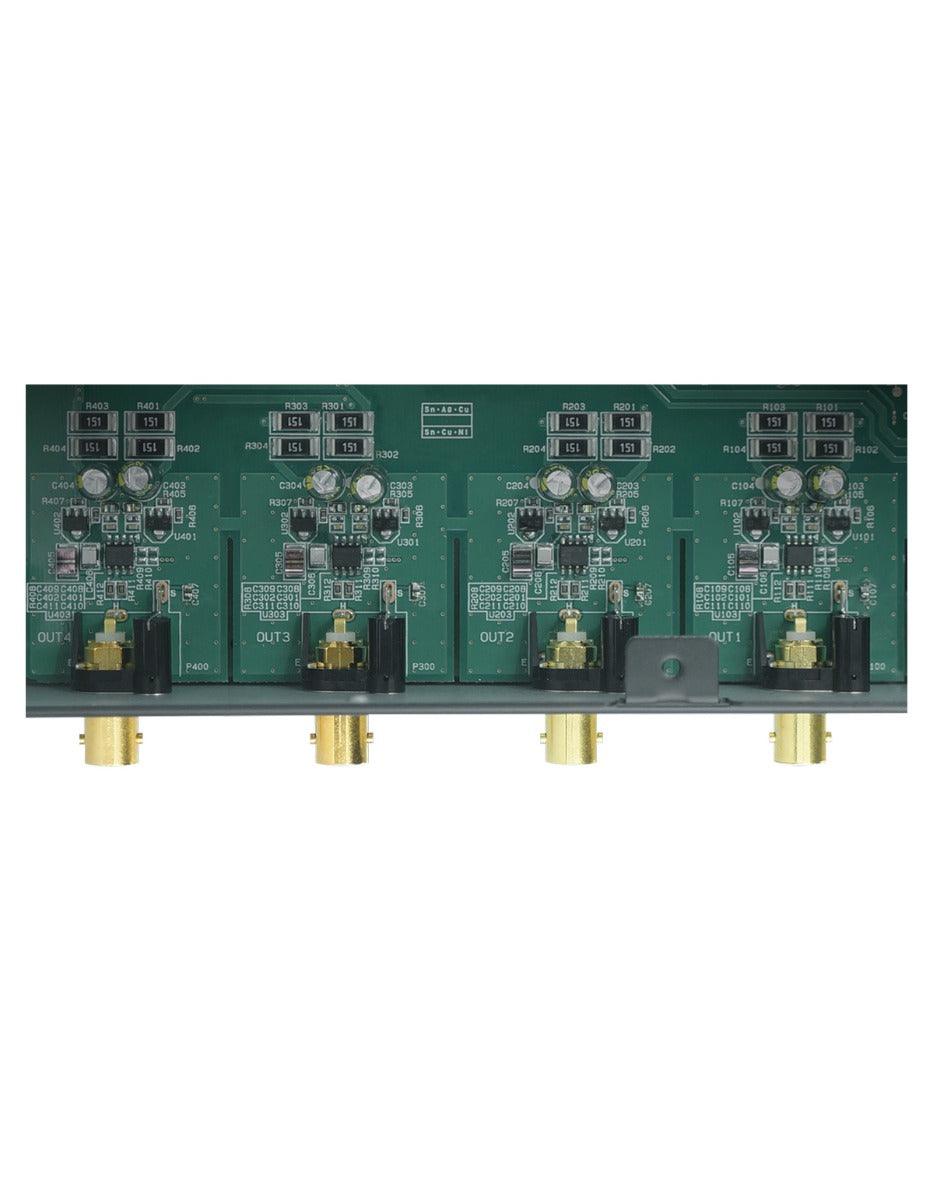

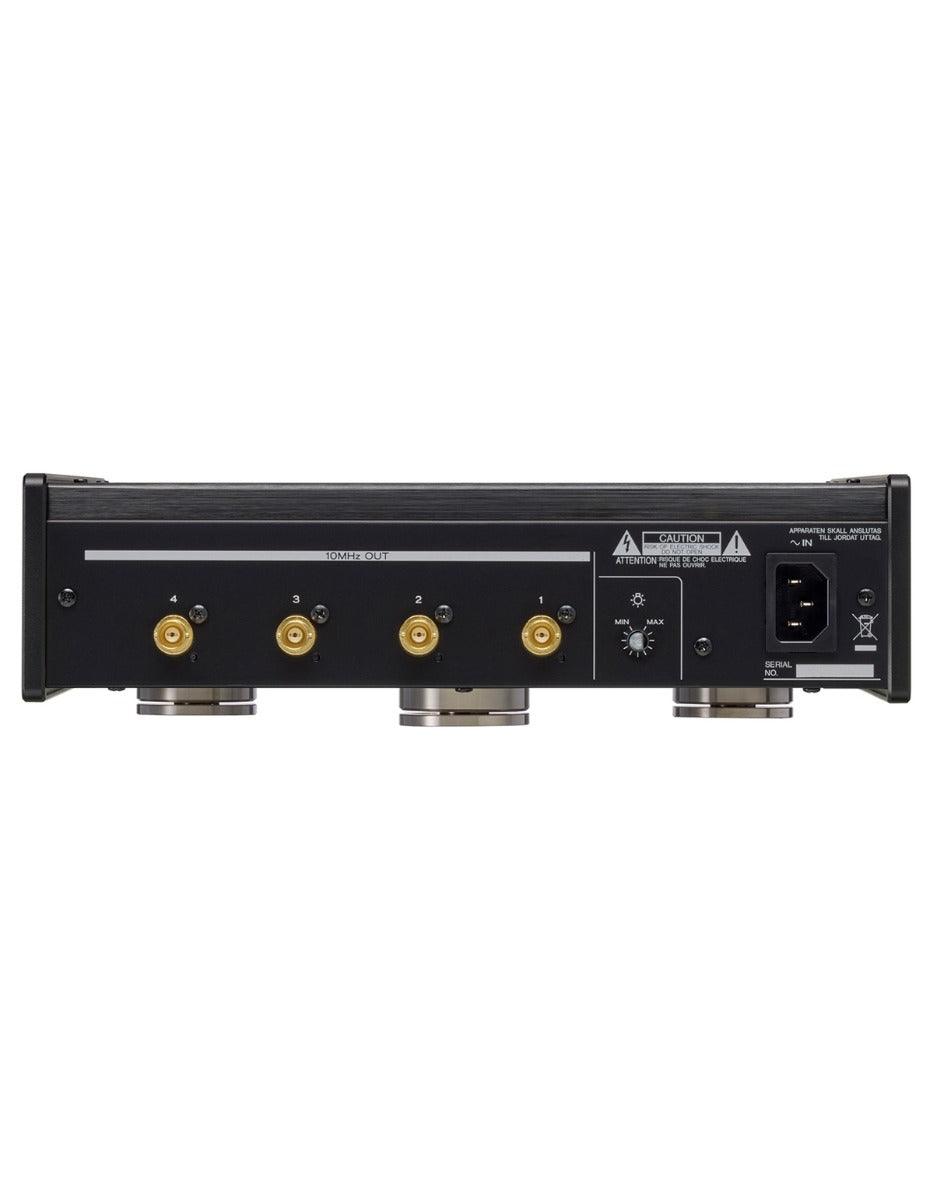

Quattro connettori di uscita clock BNC
Sono forniti quattro connettori BNC placcati in oro (50 ohm) per fornire segnali di clock a più dispositivi. È possibile collegare contemporaneamente fino a quattro dispositivi che supportano un ingresso da 10 MHz, inclusi DAC USB, lettori di rete e lettori SA-CD.

Progettazione di circuiti indipendenti e isolati
Ogni circuito nel CG-10M, dalla sezione di alimentazione all'amplificatore buffer allo stadio di uscita, è completamente isolato per evitare interferenze incrociate quando più dispositivi sono collegati ai connettori BNC. Incorporando un buffer-amp in ciascun circuito, non si verifica alcuna degradazione della forma d'onda del segnale quando il segnale di clock generato è condiviso da più dispositivi.

Indicatore di stato del forno per il monitoraggio della stabilità dell'orologio
L'indicatore analogico OVEN STATUS situato al centro del
unitn un marchio TEAC negli ultimi annin mostra la stabilità del
oscillatore a cristallo quando è in uso. Come la temperatura del forno che
contiene l'oscillatore a cristallo raggiunge la temperatura ideale per
orologio accuratogenerazionen consumo energetico del forno
diminuisce e l'indicatore punta a zero segnalando all'utente che
l'elaborazione digitale sul dispositivo collegato è ora controllata
da un segnale di clock estremamente preciso a 10 MHz. L'indicatore è di tipo retroilluminato con un controllo dimmer (incluso il
possibilità di spegnere completamente la retroilluminazione).

Trasformatore di potenza a nucleo toroidale
Un trasformatore di potenza con nucleo toroidale ad alta capacità fornisce costantemente una corrente costante e stabile che contribuisce notevolmente all'efficacia della cruciale generazione del clock e alla conseguente uscita ad alta precisione.

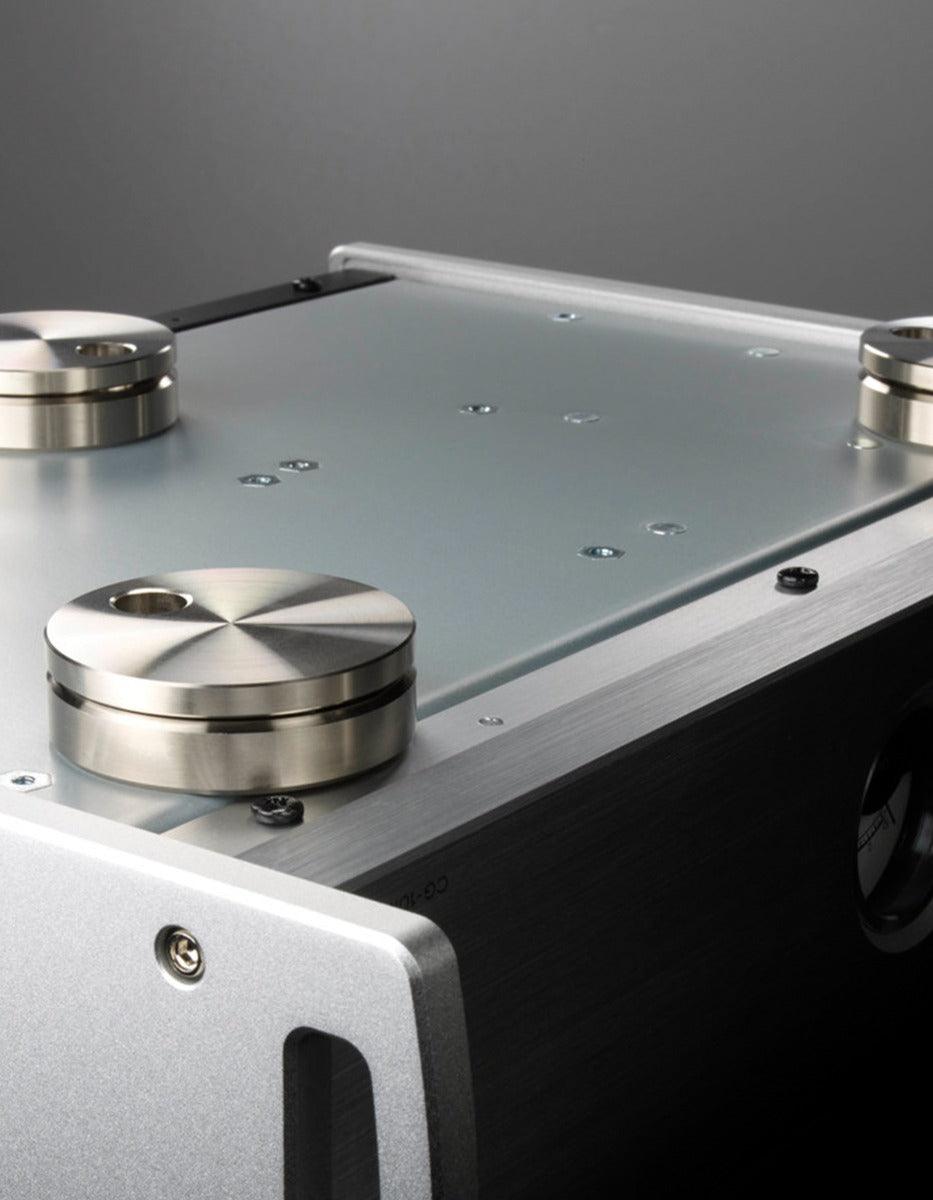

Piedini "Pin-Point" brevettati a tre posizioni per una perfetta stabilità
Il CG-10M utilizza i piedini brevettati "Pin-Point" di TEAC. Questi ingegnosamente comprendono due sezioni metalliche separate in un alloggiamento integrato. Uno ha una parte superiore appuntita ed è fissato alla parte inferiore del telaio, l'altro è una base a forma di bacino che pende dalla sezione appuntita con una tazza a forma di flangia per una semplice installazione. Tre piedini "Pin-Point" sono utilizzati per il supporto, due nella parte anteriore e uno nella parte posteriore per un'eccellente stabilità anche su un pavimento irregolare. Di conseguenza, i tre piedini "Pin-Point" aiutano a migliorare la precisione dell'oscillazione dell'orologio riducendo al minimo le vibrazioni e la risonanza.

Un robusto telaio interamente in metallo, combinato con un ingombro in formato A4
Progettato per abbinarsi alla fortunata serie Reference 500, il CG-10M presenta pannelli in alluminio e un robusto telaio in metallo (che lo isola anche dal rumore elettromagnetico) con un ingombro compatto in formato A4 che si adatta ovunque.

Caratteristiche
"TEAC Reference OCXO" ad alta precisione: un oscillatore a cristallo "controllato dal forno".
±3 ppb caratteristiche temperatura frequenza
Precisione di frequenza ±0,1 ppm
4 connettori di uscita clock da 10 MHz (BNC placcati in oro)
Circuito completamente indipendente e isolato
Trasformatore di potenza a nucleo toroidale ad alta capacità
Indicatore di STATO DEL FORNO per il monitoraggio della stabilità dell'oscillazione con retroilluminazione dimmerabile
Piedini "Pin-Point" brevettati per ridurre al minimo le vibrazioni*
Tre piedi per il supporto perfetto
Corpo interamente in metallo per eliminare il rumore elettromagnetico in ingresso
Presa di alimentazione IEC a 3 poli staccabile
Compatibile con TEAC UD-503, UD-505, UD-701, NT-503 e NT-505 (a partire da marzo 2021)
Conforme a RoHS
Per ulteriori specifiche, consultare la scheda tecnica nella scheda download.

Accessori inclusi
Cavo di alimentazione
Cuscinetti per i piedi
Manuale del proprietario
