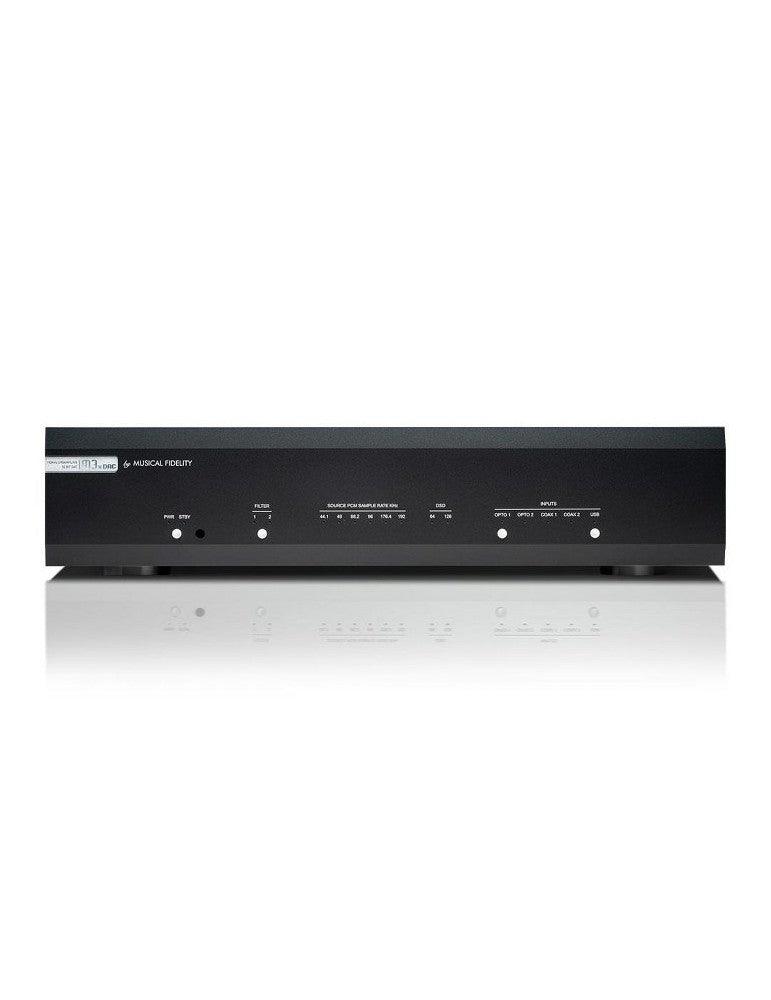

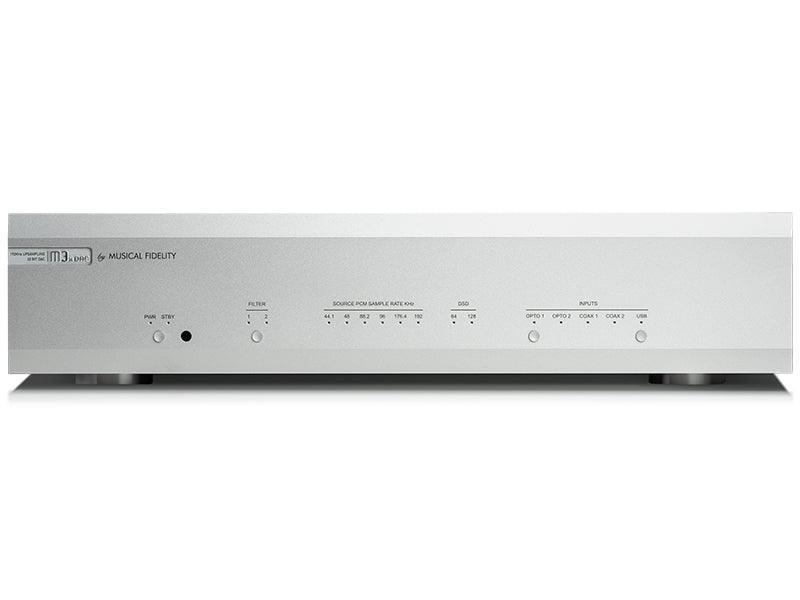

Musical Fidelity M3x DAC Convertitore DAC Texas Instruments PCM1795 32bit/192KHz con circuito di upsampling SRC4392

Musical Fidelity M3x DAC Convertitore DAC Texas Instruments PCM1795 32bit/192KHz con circuito di upsampling SRC4392

Convertitore DAC. Convertitore Texas Instruments PCM1795 32bit/192KHz con circuito di upsampling SRC4392. Ingressi PCM sovracampionati a 192KHz. 2 Filtri digitali PCM e 2 analogici DSD. DSD256 nativo. Trasformatore toroidale super silenzioso. Ingressi digitali: 2 x ottico, 2 x coassiale, 1 x USB-B. Uscita analogiche RCA e XLR.

Musical Fidelity M3x DAC Convertitore DAC Texas Instruments PCM1795 32bit/192KHz con circuito di upsampling SRC4392

Convertitore DAC. Convertitore Texas Instruments PCM1795 32bit/192KHz con circuito di upsampling SRC4392. Ingressi PCM sovracampionati a 192KHz. 2 Filtri digitali PCM e 2 analogici DSD. DSD256 nativo. Trasformatore toroidale super silenzioso. Ingressi digitali: 2 x ottico, 2 x coassiale, 1 x USB-B. Uscita analogiche RCA e XLR.

Generalità
M3x DAC porta la qualità Musical Fidelity ad un’ampia schiera di appassionati. Il suo prezzo “entry level” non deve far pensare a rinunce, il nuovo M3x DAC è da considerarsi molto vicino ad un convertitore Hi-End.
Grazie all’accurata progettazione sia del layout circuitale, delle sezioni di alimentazione e della qualità costruttiva del telaio, il nuovo M3x DAC si pone al vertice dei moderni convertitori DAC.

Tecnica
Il progetto dell’M3x DAC è stato sviluppato intorno all’ottimo chip Burr Brown SRC4392 di up-sampling (sovra campionamento), incaricato di effettuare il re-clock di tutti i segnali PCM per poi convertirli in 24bit/192kHz. L'up-sampling realizzato in questa sofisticata configurazione, permette di raggiungere bassi livelli di distorsione e di mantenere alta la qualità della riproduzione digitale. Il DAC PCM1795 è in grado di gestire in tutta tranquillità i flussi PCM fino a 24bit/192kHz e DSD nativo e DoP fino a DSD256. I file DSD non vengono sovra campionati ma riprodotti nel loro formato originale. Sia le uscite RCA sbilanciate, che XLR bilanciate, presentano il proprio buffer di uscita, per la miglior separazione, qualità audio e basso rumore. Inoltre la tensione e la corrente d’uscita sono maggiori, così come la larghezza di banda, con transienti veloci e distorsione eccezionalmente bassa.

Trasformatore “super silenzioso”
Lo studio e la ricerca del trasformatore perfetto “super silenzioso” la ritroviamo anche nel Musical Fidelity M3x DAC. A partire dalla presa di alimentazione di tipo industriale con filtro EMI e blocco DC, che blocca le interferenze ed elimina il ronzio del trasformatore. Il trasformatore impiegato è un toroidale con bassa saturazione del nucleo, ideale per le applicazioni audio e in particolare per l'audio digitale grazie alla sua radiazione elettromagnetica estremamente ridotta.

Perfetta progettazione e layout dei circuiti stampati
Il convertitore digitale/analogico, rispetto per esempio agli amplificatori integrati, presentano sfide progettuali proprie. Lavorano diversamente, hanno requisiti propri e devono essere trattati di conseguenza. I requisiti di potenza sono unici e le soluzioni progettuali degli amplificatori integrati non daranno gli stessi risultati se abbinate ai circuiti digitali. Musical Fidelity ha sempre ritenuto che la progettazione e il layout dei circuiti stampati siano conformi agli standard più elevati. Il progetto e il layout devono essere personalizzati per ogni applicazione, presentare buone misure e suonare come previsto. L'ascoltatore, nel suo ambiente domestico, deve poter apprezzare l’ariosità del luogo di registrazione e collocare perfettamente gli strumenti nello spazio.

Il suono del telaio
Musical Fidelity non lascia nulla al caso e anche la costruzione meccanica del telaio deve sottostare a numerosi standard. Rigidità e solidità senza compromessi. Il pannello frontale è ricavato da un profilo di alluminio estruso, rigidamente ancorato al telaio in acciaio, questo per proteggere il DAC dai campi elettromagnetici esterni e, allo stesso modo, il resto dell’impianto HiFi dai campi elettromagnetici generati dal M3x DAC.

Caratteristiche tecniche

DAC
Dac Texas Instruments PCM1795 con chip di up sampling SRC4392
2 filtri digitali PCM e 2 analogici DSD
Ingresso PCM up sampled a 192kHz
Jitter totakle: < 48 picoseconds picco/picco
Linearità: < 0,2dB down to -100dB
Risposta in frequenza: -0,2dB at 20Hz, 0,1dB at 20kHz; 1,5dB at 70kHz
Separazione dei canali: < -115dB 10kHz @ 0dBFS
Rapporto segnale/rumore: >107dB “A”- wtd 1kHz @ 0dBFS
Distorsione armonica totale: < 0,005% at 1kHz @ 0dBFS

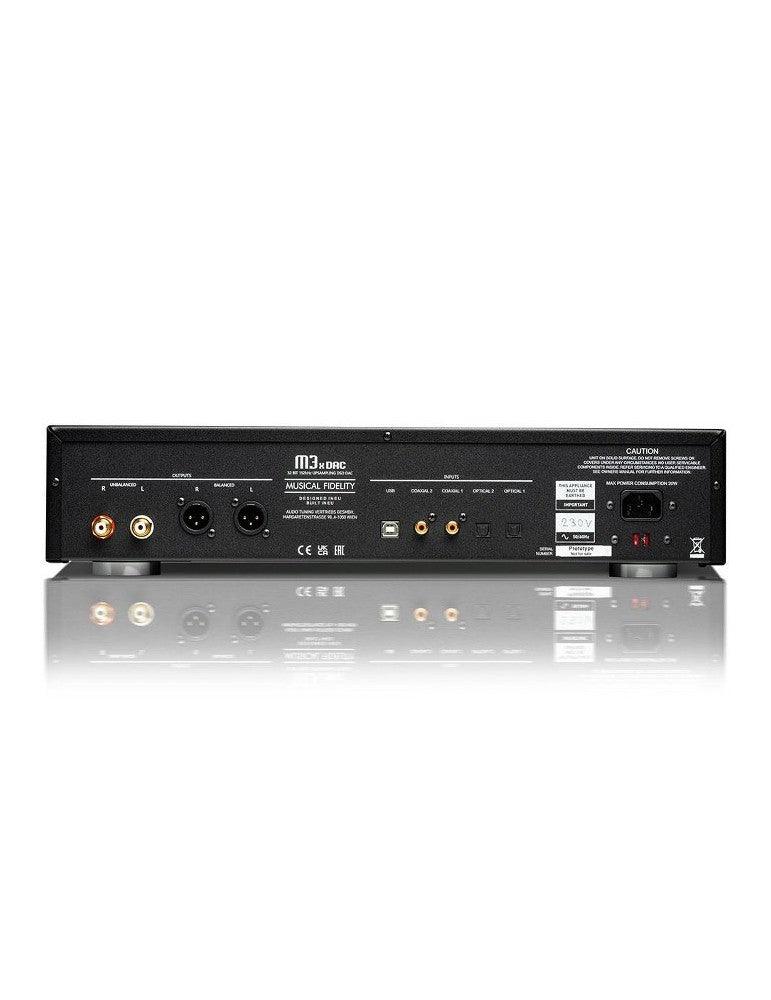

Ingressi digitali
2 coassiali, fino a 24bit/192kHz (stereo PCM)
2 ottici, fino a 24bit/192kHz (stereo PCM)
1 USB Classe Audio 2.0, ‘USB B’; fino a 32bit/192kHz (stereo PCM), DSD 256 (stereo DoP and native)
Uscite analogiche
1 RCA fix/var @ 2V RMS at 0dBFS
1 XLR fix/var @ 4V RMS at 0dBFS
Impedenza d’uscita: < 50 ohms
Informazioni generali
Dimensioni (LxAxP): 440x100x363mm
Alimentazione: 230V
Consumo max: 15W, <0.5W in standby
Peso: 6.8kg
