Luxman L-509Z Amplificatore integrato stereo Hi-End, potenza 120W x 2 su 8 ohm, nuovo circuito LIFES 1.0

Luxman L-509Z Amplificatore integrato stereo Hi-End, potenza 120W x 2 su 8 ohm, nuovo circuito LIFES 1.0

Presentiamo il concetto di "telaio singolo separato" di livello successivo, perseguendo l'ideale con un nuovo amplificatore di punta all-in-one. Portando gli amplificatori integrati della serie Z al massimo delle prestazioni. Come modello premium per la nuova generazione della Serie Z, l'L-509Z si è evoluto oltre il concetto di amplificatore integrato tradizionale. Sia la sezione del preamplificatore che quella dell'amplificatore di potenza utilizzano contemporaneamente per la prima volta il nostro motore di feedback di amplificazione di nuova generazione "LIFES". Il controllo del volume è supportato dal nuovo sistema di attenuazione “LECUA-EX” che sopprime il deterioramento della qualità del suono e realizza una sensazione di funzionamento più precisa. Il concetto di “telaio singolo separato”, che punta al massimo in termini di amplificatori integrati, raggiunge ora prestazioni senza precedenti. Perseguendo gli ideali dell'entusiasmo audio, Luxman sta combinando la passione per la musica con una tecnologia migliorata. L'L-509Z, un nuovo apice del design dell'amplificatore integrato LUXMAN. Attenuatore controllato elettronicamente LECUA-EX* che incorpora un elaborato meccanismo di rotazione

Una funzione di controllo del volume tattile e soddisfacente è essenziale per gli amplificatori audio. Per alimentare un amplificatore di potenza a guadagno fisso con un segnale musicale a un livello adatto all'ascolto, è necessario un controllo preciso per attenuare gradualmente la tensione mantenendo la qualità della sorgente di ingresso. LECUA, sviluppato da LUXMAN, è un sistema di attenuatore controllato elettronicamente che commuta attraverso una serie di resistori a valore fisso di alta qualità per ciascun canale in modo indipendente. Questi sono disposti ordinatamente sul sottogruppo in base alla posizione della manopola di controllo del volume. Dall'uscita dell'amplificatore di controllo C-1000f nel 2006 per commemorare l'80° anniversario di LUXMAN, "LECUA1000", che si integra in modo simile nel circuito di amplificazione, è stato utilizzato in molti prodotti LUXMAN come sistema di controllo del volume che minimizza gli effetti delle vibrazioni esterne e cambiamenti nella qualità del suono nell'intervallo operativo del controllo del volume ed è anche resistente al deterioramento nel tempo.

*LECUA-EX sta per Luxman Electronically Controlled Ultimate Attenuator - Eccellente esperienza

Alimentazione altamente regolata

L'L-509Z è dotato del tradizionale circuito di alimentazione altamente stabile di LUXMAN, caratterizzato da un trasformatore El da 600 VA altamente regolato su misura e condensatori di filtro di grande capacità di nuova concezione (10.000 μFx 8).

EQ fono di alta qualità

Il circuito equalizzatore fono integrato di alta qualità, che supporta sia cartucce MM che MC, presenta un nuovo interruttore di guadagno a due fasi per selezionare tra le impostazioni MC alte e basse per adattarsi a una gamma più ampia di cartucce MC, arricchendo la qualità della riproduzione del vinile in termini sia del funzionamento che della qualità del suono. E sul pannello frontale è ora presente un pulsante Mute.

Controllo del tono a 3 bande

Oltre a BASS e TREBLE, è stato incluso un nuovo controllo MIDDLE efficace nella larghezza di banda delle frequenze della voce e degli strumenti solisti. Anche il bilanciamento LR, la linea retta, il volume e altre funzioni sono comodamente a portata di mano.

Tecnologia originale, attenzione speciale

Per il percorso principale del segnale audio vengono utilizzati circuiti stampati con rivestimento peel-coat, eliminando gli effetti negativi della pellicola di rivestimento che possono influire negativamente sulla qualità del suono. È stata prestata un'attenzione unica ad ogni dettaglio, come la costruzione beeline, che configura i circuiti per prendere il percorso più breve possibile, e uno schema di cablaggio non angolato per una trasmissione fluida del segnale.

Trasmissione a bassa impedenza

Relè degli altoparlanti di grandi dimensioni e a bassa resistenza sono collegati in parallelo per trasmettere la forza motrice dall'alimentatore sostanziale e dai circuiti di uscita. Il cavo interno ultra spesso da 3,5 mm2 è collegato direttamente ai terminali degli altoparlanti per garantire una trasmissione a bassa impedenza, ottenendo un fattore di smorzamento di 330 (metodo di iniezione di corrente).

Pannello superiore con finitura sottile di alta qualità

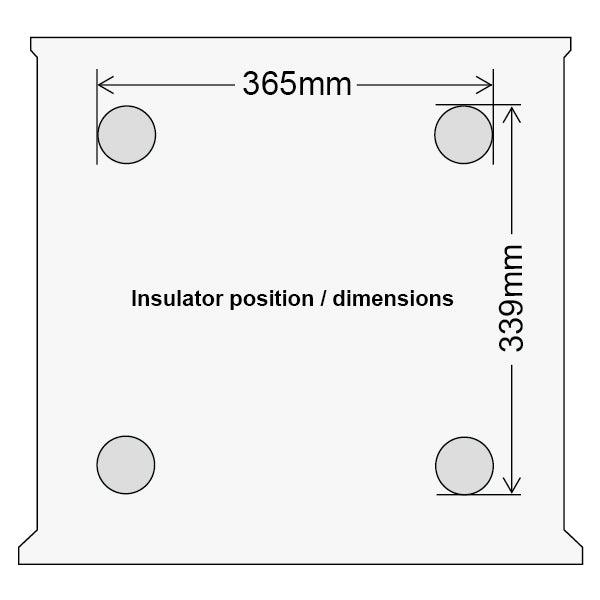

Il pannello superiore è realizzato in alluminio ultra spesso con una raffinata finitura sottile. I grandi fori di ventilazione sono accuratamente lavorati uno per uno per garantire un'efficace dissipazione del calore. A sostenere l'unità ci sono quattro grandi piedi isolanti realizzati in ghisa, il cui gradiente di densità protegge il telaio principale da vibrazioni esterne indesiderate.

Specifiche:

Potenza nominale 120 W + 120 W (8 Ω) 220 W + 220 W (4Ω)

Sensibilità ingresso/ impedenza di ingresso PHONO (MM): 2,5 mV/47 kΩ

FONO (MC-H): 0,3 mV/100 Ω

FONO (MC-L): 0,1 mV/40Ω

LINEA: 180mV/47kΩ

LINEA BAL.: 180mV/79kΩ

INGRESSO PRINCIPALE: 1,1 V/47 kΩ

Voltaggio in uscita PRE OUT: 1V

Risposta in frequenza PHONO: da 20Hz a 20kHz (±0,5dB)

LINEA: da 20 Hz a 100 kHz (entro -3 dB)

Distorsione armonica totale 0,007% o meno (8Ω, 1kHz)

0,03% o meno (8Ω, da 20Hz a 20kHz)

Rapporto S/N (IHF-A) PHONO (MM): 87 dB o più

PHONO (MC-H): 70 dB o più

PHONO (MC-L): 62 dB o più

LINEA: 106 dB o più

Regolazione del volume LECUA-EX

Circuito di feedback di amplificazione LIFES 1.0

Configurazione uscite Bipolare 4 paralleli push-pull

Fattore di smorzamento 330

Massimo. quantità di controllo del tono BASS: ±8 dB a 100 Hz

ALTI: ±8 dB a 760 Hz

ALTI: ±8 dB a 10 kHz

Alimentazione 230V~(50Hz) / 115V~(60Hz)

Consumo energetico 390 W

150 W (in assenza di segnale), 0,5 W (in standby)

Dimensioni esterne 440(L) x 193(A) x 463(P) mm

pomello lato anteriore da 20mm e terminale lato posteriore

di 37mm compresi di profondità

Peso netto 29,4 kg (unità principale)

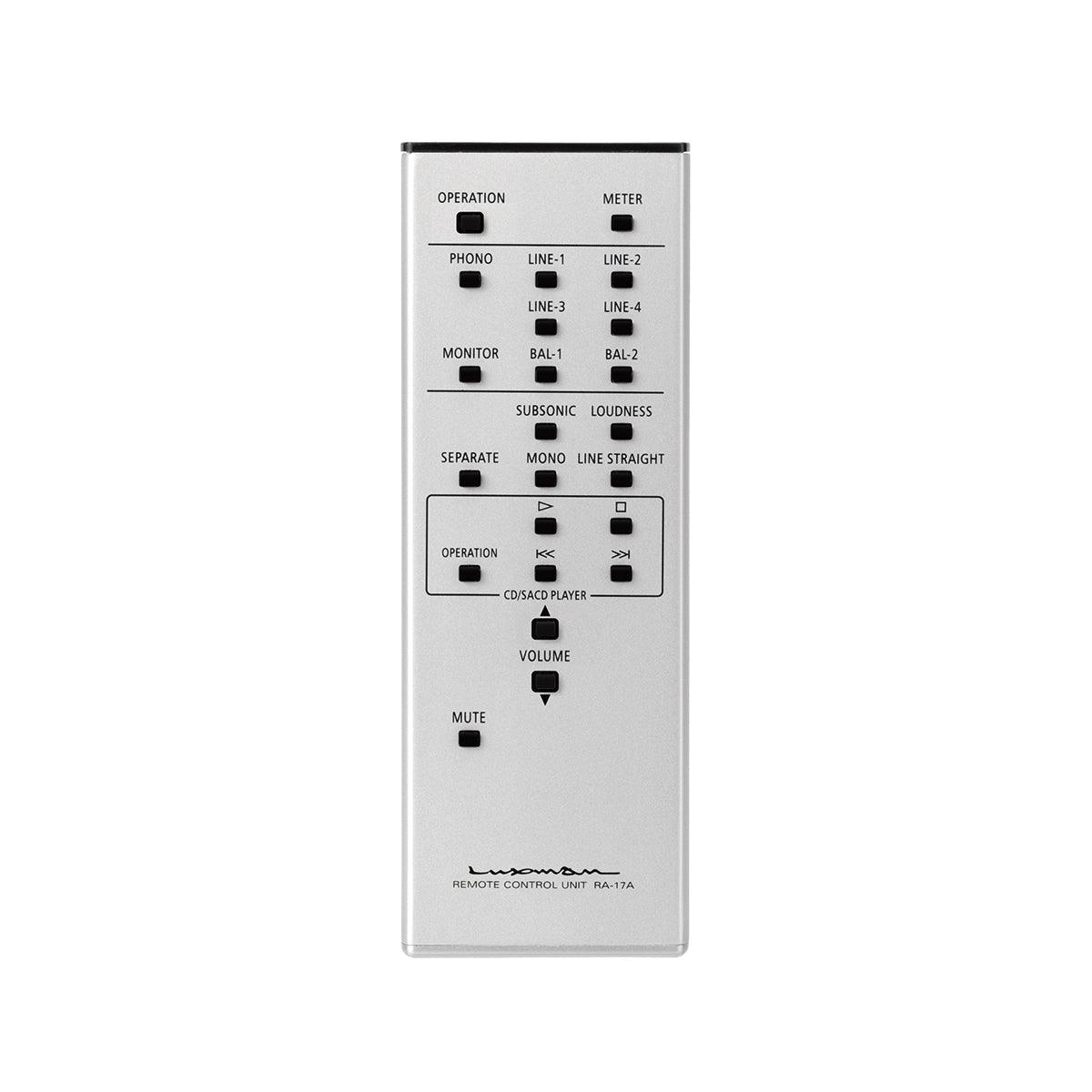

Accessori Telecomando (RA-17A)

Cavo di alimentazione

Terminale dell'altoparlante

Terminale con capocorda a Y supportato

dimensione Larghezza della parte a: 16 mm o meno

Larghezza della parte b: 7 mm o più
